齿轮成型磨

  • 产品概述
  • 性能特点
  • 技术参数

严格的砂轮尺寸公差控制以及平衡克数控制

优异的形状保持性

高性能结合剂V80

有效提高切削效率

砂轮使用速度可达50m/s

成型砂轮磨齿机在理论上对工件模数没有限制,成型砂轮磨齿机采用的是成型法磨削。成型砂轮修型时只需将修型量和齿廓形状通过数控系统的操作面板输入,而且必要时可随时修改,十分方便。当工件齿数砂轮,齿宽大时如油泵齿轮,风电齿轮,成型磨效率高于蜗杆砂轮磨削,成型砂轮磨齿机有其他各种磨齿机无法比拟的。

成型磨应用

成型磨应用

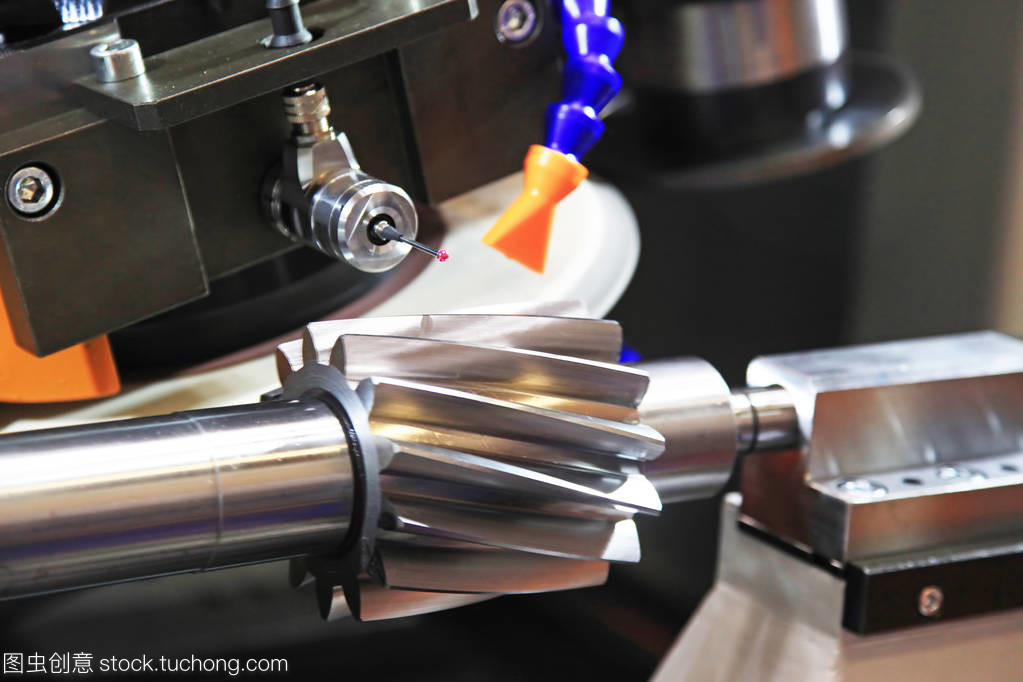

成型磨削

详细介绍:

成形磨削是指工件成品需依赖研磨将之加工为特定形状, 成型磨削加工中心而不同於一般的平面.外圆.无心.内径研磨.成型磨削工艺是先将砂轮用洗石笔或直接制造成所需的特定型状,再研磨使工件成为与砂轮相同的型状.这种磨法也叫"仿型研磨""SEIKEI".
义百度公司特殊的造孔技术,可使气孔率高达70%以上且组织更加均匀,非常有利于磨削过程中工件的冷却,减少烧伤的可能。V80结合剂有效把持强度高,可以更好地保证齿形精度。


工件:航空发动机叶片
机床:ELB SS13
磨削部位:榫齿型面
工件材质:镍基高温合金
磨削余量:1.5mm

我们产品的优势:
❚ 非常高的金属去除率可缩短磨削周期最高达30%
❚ 砂轮的修整量减小可提高砂轮的使用寿命最高达1.5倍
❚ 砂轮的超常渗透性能对于热敏感工件的磨削极大地降低了烧伤的发生
❚ 大大降低了磨削的残余应力
❚ 砂轮从刚装上机床到使用结束一直保持稳定的磨削状态从而不需要中途改变磨削参数


推荐规格:
200*20*50.8         3SG60/80         GH12 V80 P

250*16*75            3SG60/80         GH12 V80 P

250*40*76.2         3SG60/80         GH12 V80 P

300*25-40*127    3SG60/80         GH12 V80 P

350*25-72*127    3SG60/80         GH12 V80 P

400*25-90*127    3SG60/80         GH12 V80 P

500*63*160         3SG60/80          GH12 V80 P

其他规格和材质可根据客户要求进行定制



产品参数

200*20*50.8         3SG60/80         GH12 V80 P

250*16*75            3SG60/80         GH12 V80 P

250*40*76.2         3SG60/80         GH12 V80 P

300*25-40*127    3SG60/80         GH12 V80 P

350*25-72*127    3SG60/80         GH12 V80 P

400*25-90*127    3SG60/80         GH12 V80 P

500*63*160         3SG60/80          GH12 V80 P

其他规格和材质可根据客户要求进行定制
